中國是一個制造大國，每天都要生產大量的工業產品。用戶和生產企業對產品質量的要求越來越高，除要求滿足使用性能外，還要有良好的外觀，即良好的表面質量。但是，在制造產品的過程中，表面缺陷的產生往往是不可避免的。不同產品的表面缺陷有著不同的定義和類型，一般而言表面缺陷是產品表面局部物理或化學性質不均勻的區域，如金屬表面的劃痕、斑點、孔洞，紙張表面的色差、壓痕，玻璃等非金屬表面的夾雜、破損、污點，等等。表面缺陷不僅影響產品的美觀和舒適度，而且一般也會對其使用性能帶來不良影響，所以生產企業對產品的表面缺陷檢測非常重視，以便及時發現，從而有效控制產品質量，還可以根據檢測結果分析生產工藝中存在的某些問題，從而杜絕或減少缺陷品的產生，同時防止?jié)撛诘馁Q(mào)易糾份，維護企業榮譽。
人工檢測是產品表面缺陷的傳統檢測方法，該方法抽檢率低、準確性不高、實時性差、效率低、勞動強度大、受人工經驗和主觀因素的影響大，而基于機器視覺的檢測方法可以很大程度上克服上述弊端。
美國機器人工業協會(RIA)對機器視覺下的定義為：“機器視覺是通過光學的裝置和非接觸的傳感器自動地接收和處理一個真實物體的圖像，以獲得所需信息或用于控制機器人運動的裝置”。
機器視覺是一種無接觸、無損傷的自動檢測技術，是實現設備自動化、智能化和精密控制的有效手段，具有安全可靠、光譜響應范圍寬、可在惡劣環境下長時間工作和生產效率高等突出優點。

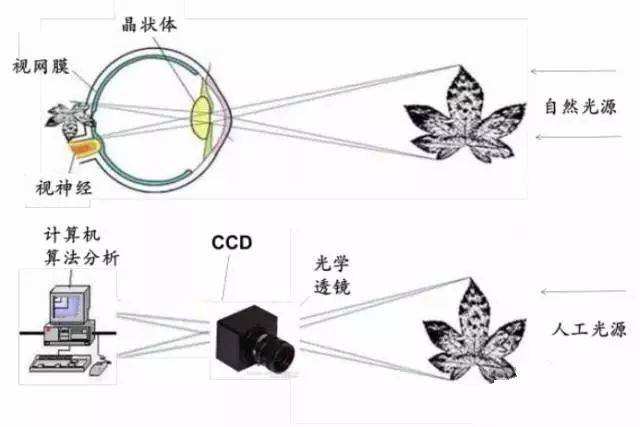

機器視覺檢測系統通過適當?shù)墓庠春蛨D像傳感器(CCD攝像機)獲取產品的表面圖像，利用相應的圖像處理算法提取圖像的特征信息，然后根據特征信息進行表面缺陷的定位、識別、分級等判別和統計、存儲、查詢等操作；
視覺表面缺陷檢測系統基本組成主要包括圖像獲取模塊、圖像處理模塊、圖像分析模塊、數據管理及人機接口模塊。
圖像獲取模塊由CCD攝像機、光學鏡頭、光源及其夾持裝置等組成，其功能是完成產品表面圖像的采集。在光源的照明下，通過光學鏡頭將產品表面成像于相機傳感器上，光信號先轉換成電信號，進而轉換成計算機能處理的數字信號。目前工業用相機主要基于CCD或CMOS(complementary metal oxide semiconductor)芯片的相機。CCD是目前機器視覺最為常用的圖像傳感器。
光源直接影響到圖像的質量，其作用是克服環境光干擾，保證圖像的穩定性，獲得對比度盡可能高的圖像。目前常用的光源有鹵素燈、熒光燈和發光二級管(LED)。LED光源以體積小、功耗低、響應速度快、發光單色性好、可靠性高、光均勻穩定、易集成等優點獲得了廣泛的應用。
由光源構成的照明系統按其照射方法可分為明場照明與暗場照明、結構光照明與頻閃光照明。明場與暗場主要描述相機與光源的位置關系，明場照明指相機直接接收光源在目標上的反射光，一般相機與光源異側分布，這種方式便于安裝；暗場照明指相機間接接收光源在目標上的散射光，一般相機與光源同側分布，它的優點是能獲得高對比度的圖像。結構光照明是將光柵或線光源等投射到被測物上，根據它們產生的畸變，解調出被測物的3維信息。頻閃光照明是將高頻率的光脈沖照射到物體上，攝像機拍攝要求與光源同步。
圖像處理模塊主要涉及圖像去噪、圖像增強與復原、缺陷的檢測和目標分割。
由于現場環境、CCD圖像光電轉換、傳輸電路及電子元件都會使圖像產生噪聲，這些噪聲降低了圖像的質量從而對圖像的處理和分析帶來不良影響，所以要對圖像進行預處理以去噪。圖像增強目是針對給定圖像的應用場合，有目的地強調圖像的整體或局部特性，將原來不清晰的圖像變得清晰或強調某些感興趣的特征，擴大圖像中不同物體特征之間的差別，抑制不感興趣的特征，使之改善圖像質量、豐富信息量，加強圖像判讀和識別效果的圖像處理方法。圖像復原是通過計算機處理，對質量下降的圖像加以重建或復原的處理過程。圖像復原很多時候采用與圖像增強同樣的方法，但圖像增強的結果還需要下一階段來驗證；而圖像復原試圖利用退化過程的先驗知識，來恢復已被退化圖像的本來面目，如加性噪聲的消除、運動模糊的復原等。圖像分割的目的是把圖像中目標區域分割出來，以便進行下一步的處理。
圖像分析模塊主要涉及特征提取、特征選擇和圖像識別。
特征提取的作用是從圖像像素中提取可以描述目標特性的表達量，把不同目標間的差異映射到低維的特征空間，從而有利于壓縮數據量、提高識別率。表面缺陷檢測通常提取的特征有紋理特征、幾何形狀特征、顏色特征、變換系數特征等，用這些多信息融合的特征向量來區可靠地區分不同類型的缺陷；這些特征之間一般存在冗余信息，即并不能保證特征集是最優的，好的特征集應具備簡約性和魯棒性，為此，還需要進一步從特征集中選擇更有利于分類的特征，即特征的選擇。圖像識別主要根據提取的特征集來訓練分類器，使其對表面缺陷類型進行正確的分類識別。
數據管理及人機接口模塊可在顯示器上立即顯示缺陷類型、位置、形狀、大小，對圖像進行存儲、查詢、統計等。
機器視覺表面缺陷檢測主要包括2維檢測和3維檢測，前者是當前的主要表面缺陷檢測方式.
機器視覺在工業檢測、包裝印刷、食品工業、航空航天、生物醫學工程、軍事科技、智能交通、文字識別等領域得到了廣泛的應用。工業檢測領域是機器視覺應用中比重最大的領域，主要用于產品質量檢測、產品分類、產品包裝等，如：零件裝配完整性檢測，裝配尺寸精度檢測，位置/角度測量，零件識別，PCB板檢測，印刷品檢測，瓶蓋檢測，玻璃、煙草、棉花檢測，以及指紋、汽車牌照、人臉、條碼等識別。表面質量檢測系統是工業檢測的極其重要的組成部分，機器視覺表面缺陷檢測在許多行業開始應用，涉及鋼板、玻璃、印刷、電子、紡織品、零件、水果、木材、瓷磚、鋼軌等多種關系國計民生的行業和產品.
